產品名稱: HKT-PLY-8D阻旋式料位控制器、料位開關
產品型號: HKT-PLY-8D
產品展商: 其他品牌
產品文檔: 無相關文檔
簡單介紹
HKT-PLY-8D阻旋式料位控制器、料位開關適用于水泥、冶金、煤碳、飼料、糧食、鋼鐵、電廠等行業，特別是在導電性物料、物質屬性（狀態、濕度、介電常數、密度等）經常改變、大粉塵等物料的限位報警應用中表現出色，可用于固態物料的物位高度監控，在水泥倉、煤倉、粉塵倉、灰倉等物位的監控中已經被大量使用。HKT-PLY-8D阻旋式料位控制器、料位開關采用馬達和不銹鋼葉片**。
HKT-PLY-8D阻旋式料位控制器、料位開關
的詳細介紹
HKT-PLY-8D阻旋式料位控制器、料位開關是利用永磁電機帶動葉片旋轉，當被檢測物料上升至葉片位置時，葉片轉動受阻，將該阻力傳至接線盒內的檢測裝置，檢測裝置則向外輸出一個開關信號，并切斷電源使葉片停止轉動。
HKT-PLY-8D阻旋式料位控制器、料位開關廣泛應用于冶金、煤炭、水泥、鋼鐵等行業，尤其是在水泥倉、煤倉等使用環境惡劣的地方。
HKT-PLY-8D阻旋式料位控制器、料位開關技術參數：
1.電源：220VAC/110VAC/24VAC
50Hz/60Hz
2.功率：3W
3.觸點容量：8A /250VAC SPDT
4.工作溫度：-10~80℃（特殊訂制高可達400℃， 原裝可達1000℃）
5.葉片轉速：逆時針1rpm
6.旋轉力矩：1N.m
7.適用物料比重：≥0.4g/cm3
8.防護等級：IP65
9.葉片材質：SUS304
10.出線口:M20×1.5
特 點：
1、全密閉性，屋外亦可使用
2、獨特的油封設計可防止粉塵沿軸滲入
3、扭力穩定可靠，切扭力大小可調整
4、輕巧，安裝容易
5、葉片承受過重的負荷，馬達回轉機構會自動打滑，保護不受損害
6、不必從桶槽上整組拆除，即可輕易的檢查維修內部的零件
HKT-PLY-8D阻旋式料位控制器、料位開關電機性能可靠；雙倍密封軸承可保證長時間連續運轉；油封設計可以防粉塵沿軸滲入阻旋開關扭力穩定可靠,且扭力大小可以調節；阻旋開關的葉片承受過重負荷時，馬達回轉機構會自動打滑，保護不受損壞。
|
『螺紋型』
.接續：G2+1/2〞、1+1/2〞
.適合水平安裝
.接續及牙口至葉片長度可定制
----------------------------------------------------------------------------
|
|
|
|
型號：HF-ZX20

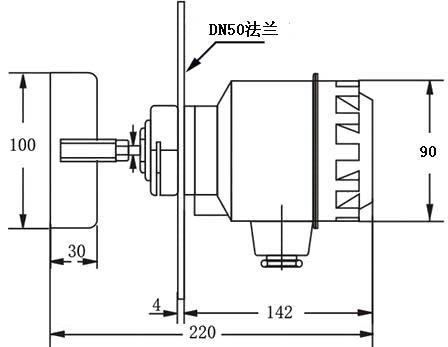

『法蘭型』
.接續：DN50法蘭
.適合水平安裝
.接續及法蘭至葉片長度可定制
.可定制高溫型
----------------------------------------------------------------------------
|
|
|
|
型號：HF-ZX30

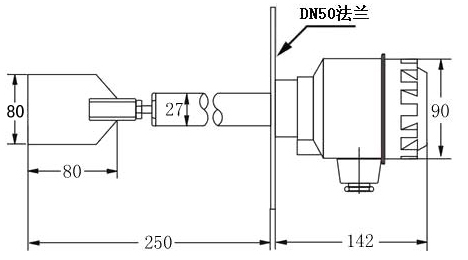

『軸保護管型』
.接續：DN50法蘭
.適合水平安裝或垂直安裝
.接續及法蘭至葉片長度可定制
----------------------------------------------------------------------------
|
|
|
|
型號：HF-ZX40

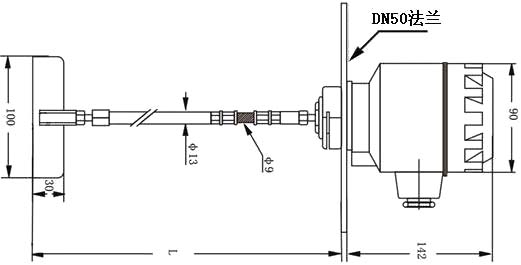

『軸長可調型』
.接續：DN50法蘭
.適合垂直安裝
.耐沖擊力可達800Kg
.接續及法蘭至葉片長度可定制
.此類型也可做成葉片可調型
----------------------------------------------------------------------------
|
|
|
|
型號：HF-ZX50

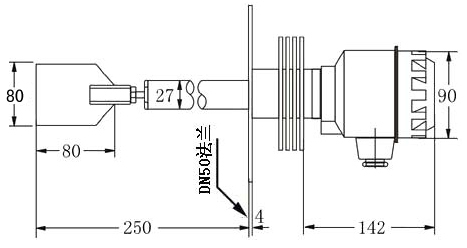

『高溫軸保護管型』
.接續：DN50法蘭
.適合水平或垂直安裝
.高溫度：350℃
----------------------------------------------------------------------------
|
|
|
|
型號：HF-ZX60

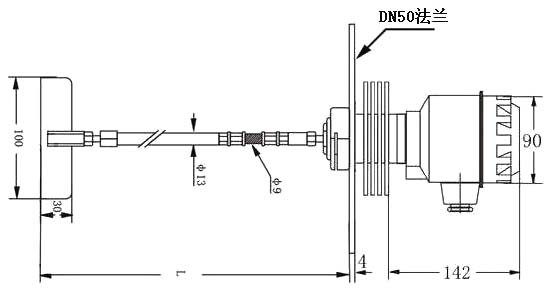

『高溫鋼索型』
.接續：DN50法蘭
.適合垂直安裝
.接續及法蘭至葉片長度可定制
.高溫度：350℃
四、安裝注意事項：
.安裝前請確認電源是否與標識上面的電壓一致。
.阻旋料位開關應避免安裝在進料口，當無法避免時可加裝防護擋板，以保護葉片不受物
.料沖擊。
.水平安裝時，接線盒入線口應垂直朝下，電纜固定螺母必須鎖緊，如有條件可加防雨罩
.等。
.安裝前確認水平安裝還是垂直安裝。
.水平安裝時葉片與水平向下呈10～20o的夾角安裝，以減少物料的沖擊。
.根據檢測物料的密度不同，需調整扭力彈簧的拉力，比重大時扭力彈簧拉力調至強，
.反之則調至弱。
|
